门禁电插锁安装、门禁电源接线图、门禁控制器安装方法：
电插锁安装方法：电插锁有一个固定 两个螺丝钉一定要上好啊

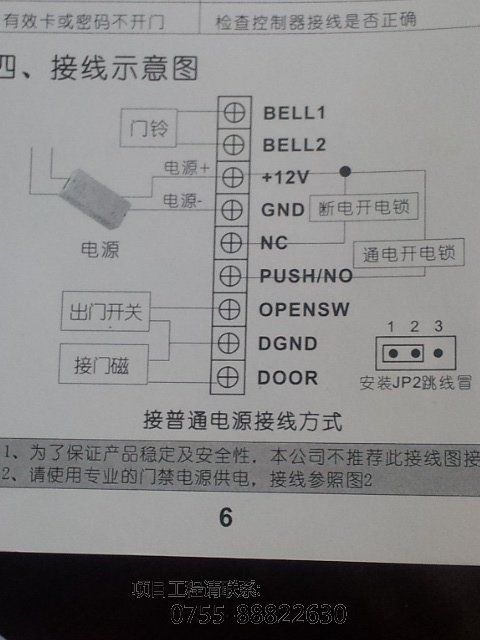

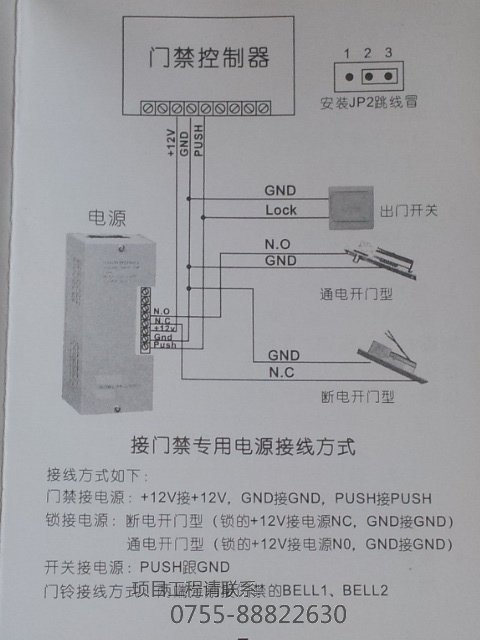

下面我看一下电源的接线图


门禁电源接线图涵盖了，控制器，电插锁，开关等等。

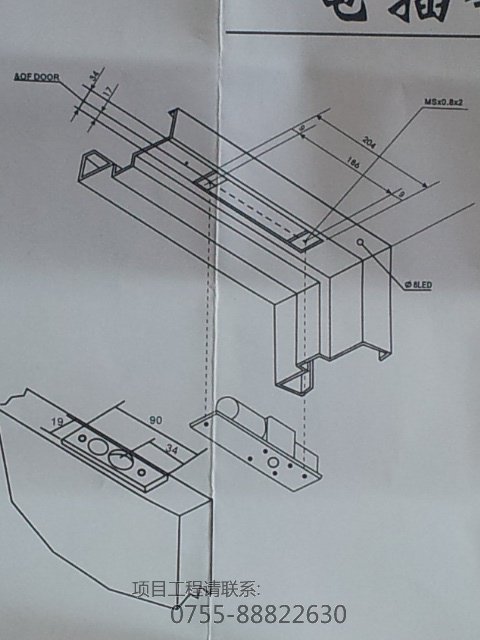

再来看一下电插锁的开孔图


接下方式是两根一个是正极，一根是负，大家也知道吧，最基本常识，多线有些不同，

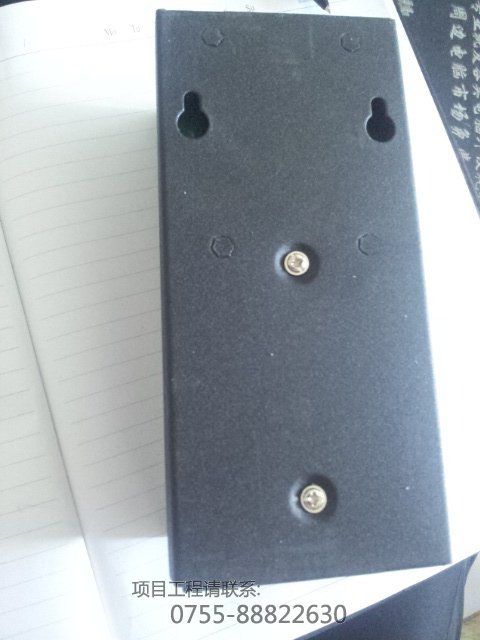

再来看一下控制器的安装图
这几个圆孔是用来固定螺丝定的， 固定好了后按电源接线图接线就ok了。
